Cata CB PLUS Ø 100 / Ø 100/120

Cata CB

Radiální ventilátor CATA CB-100 se zpětnou klapkou. Vestavné provedení. Doběhový časovač. Antivibrační podložka. Průtok 130 m³/hod.

Radiální ventilátor CATA CB-100/120 se zpětnou klapkou. Antivibrační podložka. Průtok 270 m³/hod.

K dispozici s doběhovým časovačem s nastavením doby doběhu v rozmezí 3 - 15 min.

K dispozici také vybaven vlhkostní automatikou s nastavením požadované úrovně vlhkosti v rozmezí 40 – 90 % rel. vlhkosti (modré točítko) a zároveň obsahují funkci doběhového časovače.

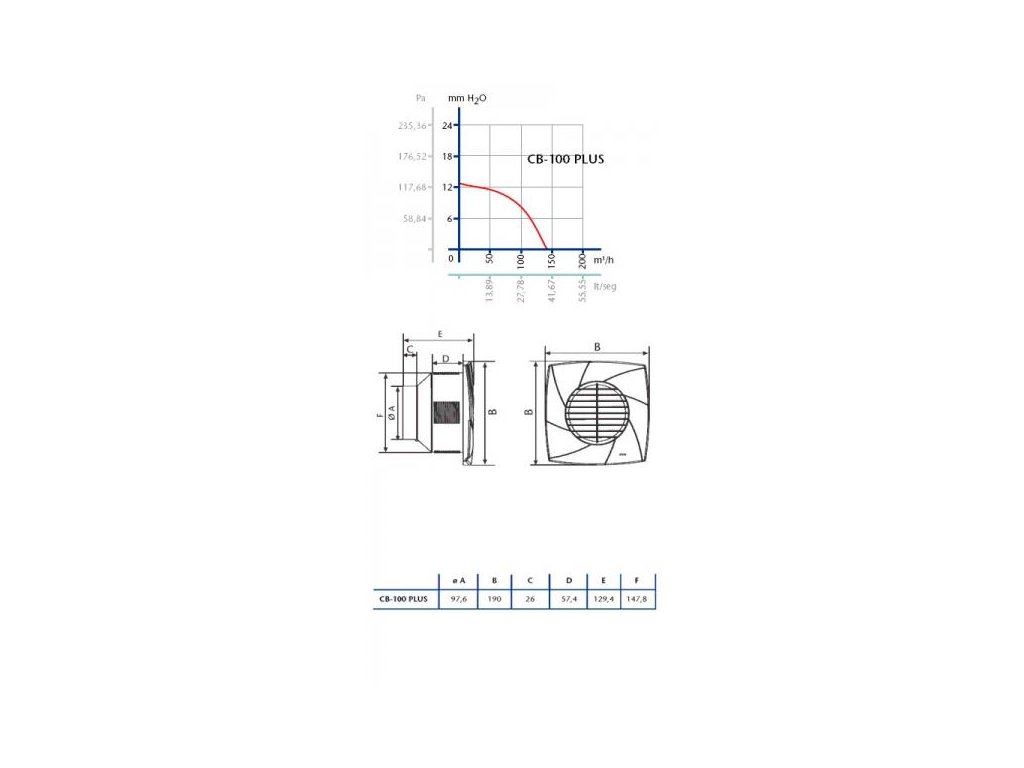

Cata CB 100

CHARAKTERISTIKA:
Radiální ventilátor s nízkým čelním krytem (vestavný) vhodný pro potrubí délky až 13 m.

POUŽITÍ:
Odsávání do potrubí s max. délkou 13 m. Ventilátory lze montovat jak ve svislé, tak i v horizontální poloze. Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0 do +40°C, pro dopravu čistého vzduchu bez prachu, mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj kondenzát vody z potrubí.

SKŘÍŇ:
Skříň a čelní kryt jsou zhotoveny z mechanicky odolného termoplastu ABS bílé barvy (popř. šedé barvy u NEREZ varianty s nerezovou čelní deskou) s vysokou barevnou stálostí. Na spodní hraně je čelní kryt zajištěn jedním šroubem.

OBĚŽNÉ KOLO:
Radiální oběžné kolo je vyrobeno z ABS.

MOTOR:
Asynchronní s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní pro celou dobu životnosti a axiálním ložiskem pro horizontální montáž. Motor je opatřen jednorázovou tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40°C.
Stupeň krytí je IPX4. Napájení 230 V / 50 Hz.

SVORKOVNICE:
Svorkovnice je přístupná po odšroubování zajišťovacího šroubu a po sejmutí čelní krytu.
Jednotlivé svorky jsou označeny:
N – nulový vodič
L – fáze

SMĚR PRŮTOKU:
Směr průtoku odsávaného vzduchu je od mřížky čelního krytu k zadnímu výfukovému hrdlu. Změna směru průtoku není možná.

MONTÁŽ:
Ventilátory lze montovat jak na zeď, tak i do stropu. Ventilátor má pro tento způsob montáže pod čelním krytem čtyři otvory v rozích skříně. Součástí balení jsou i hmoždinky a vruty.

UPOZORNĚNÍ:
Při návrhu odtahového potrubí je třeba vzít v úvahu, že ventilátor této řady je vestavný, a že pro montáž potřebuje do hloubky 100 mm potrubí o průměru (světlosti) 150 mm.
Toto potrubí může být v uvedené hloubce zredukováno na průměr 100 mm.

ZPĚTNÁ KLAPKA:
Ventilátor je opatřen zpětnou klapkou pro zabránění pronikání vzduchu z odtahového potrubí zpět do místnosti v době nečinnosti ventilátoru.

REGULACE OTÁČEK:
Provádí se elektronickými nebo transformátorovými regulátory otáček změnou napětí.

HLUK:
Hladina hluku je měřena ve vzdálenosti 2 m v ose sání při plném chodu ventilátoru.

ÚDRŽBA:
Čelní kryt lze po odšroubování zajišťovacího šroubu sejmout a opláchnout pod tekoucí vodou. Vzhledem k tomu, že při sejmutí čelního krytu dochází k odkrytí svorkovnice, je
nutné ventilátor nejprve odpojit od elektrického rozvodu vypnutím jističe.

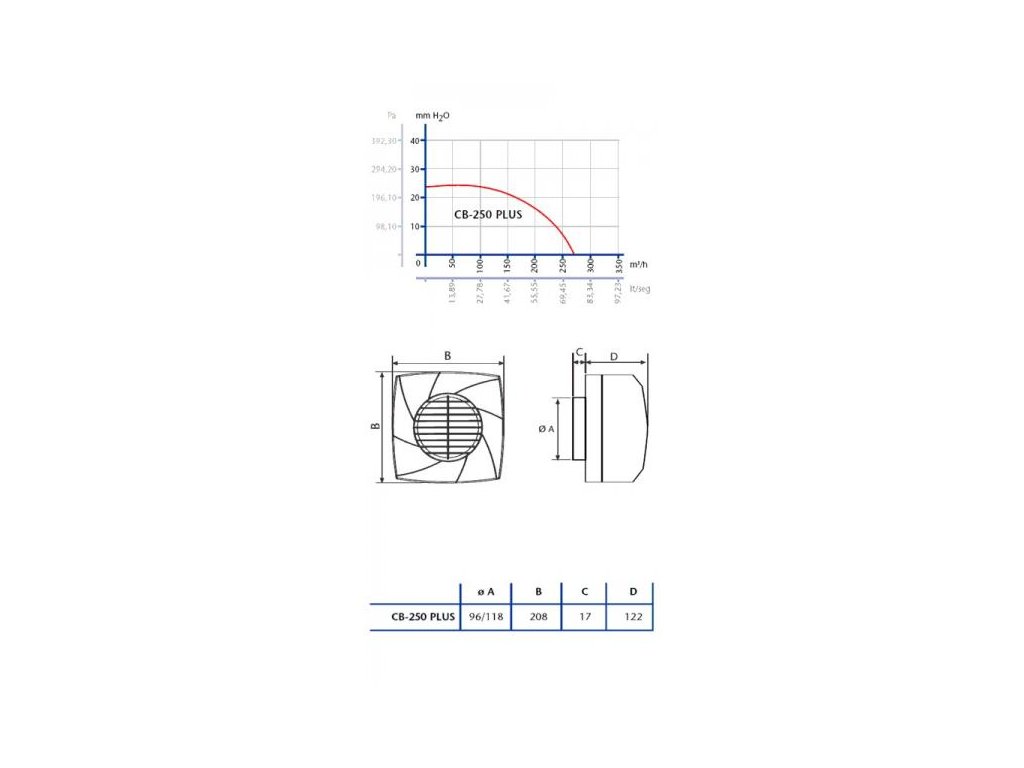

Cata CB 100/120

CHARAKTERISTIKA:
Radiální ventilátor s vysokým sacím výkonem vhodný pro potrubí délky až 23 m.

POUŽITÍ:
Odsávání do potrubí s max. délkou 23 m. Ventilátory lze montovat jak ve svislé, tak i v horizontální poloze. Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0 do +40°C, pro dopravu čistého vzduchu bez prachu, mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj kondenzát vody z potrubí.

SKŘÍŇ:
Skříň a čelní kryt jsou zhotoveny z mechanicky odolného termoplastu ABS bílé barvy s vysokou barevnou stálostí. Na spodní hraně je čelní kryt zajištěn jedním šroubem.

OBĚŽNÉ KOLO:
Radiální oběžné kolo je vyrobeno z ABS.

MOTOR:
Asynchronní s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní pro celou dobu životnosti a axiálním ložiskem pro horizontální montáž. Motor je opatřen jednorázovou tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40°C.
Stupeň krytí je IPX4. Napájení 230 V / 50 Hz.

SVORKOVNICE:
Svorkovnice je přístupná po odšroubování zajišťovacího šroubu a po sejmutí čelního krytu. Jednotlivé svorky jsou označeny:
N – nulový vodič
L – fáze

SMĚR PRŮTOKU:
Směr průtoku odsávaného vzduchu je od mřížky čelního krytu k zadnímu výfukovému hrdlu. Změna směru průtoku není možná.

MONTÁŽ:
Ventilátory lze montovat jak na zeď, tak i do stropu. Ventilátor má pro tento způsob montáže pod čelním krytem čtyři otvory v rozích skříně. Součástí balení jsou i hmoždinky a vruty. Ventilátor umožňuje připojení do potrubí o průměru 100 mm nebo 120 mm. Pro oba průměry potrubí má ventilátor k dispozici (jsou součástí dodávky) dvě příruby se zpětnými klapkami.

ZPĚTNÁ KLAPKA:
Ventilátor je opatřen zpětnou klapkou pro zabránění pronikání vzduchu z odtahového potrubí zpět do místnosti v době nečinnosti ventilátoru.

REGULACE OTÁČEK:
Provádí se elektronickými nebo transformátorovými regulátory otáček změnou napětí.

HLUK:
Hladina hluku je měřena ve vzdálenosti 2 m v ose sání při plném chodu ventilátoru.

ÚDRŽBA:
Čelní kryt lze po odšroubování zajišťovacího šroubu sejmout a opláchnout pod tekoucí vodou. Vzhledem k tomu, že při sejmutí čelního krytu dochází k odkrytí svorkovnice, je nutné ventilátor nejprve odpojit od elektrického rozvodu vypnutím jističe.
