S&P CAB Ø 125 - Ø 400

S&P CAB

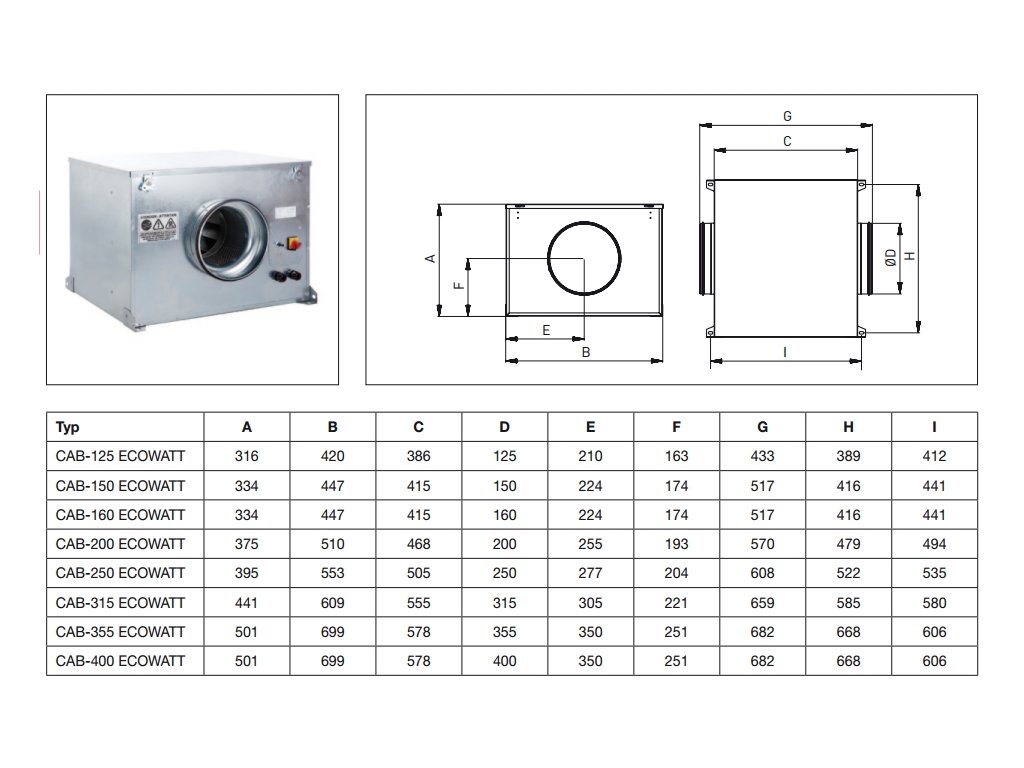

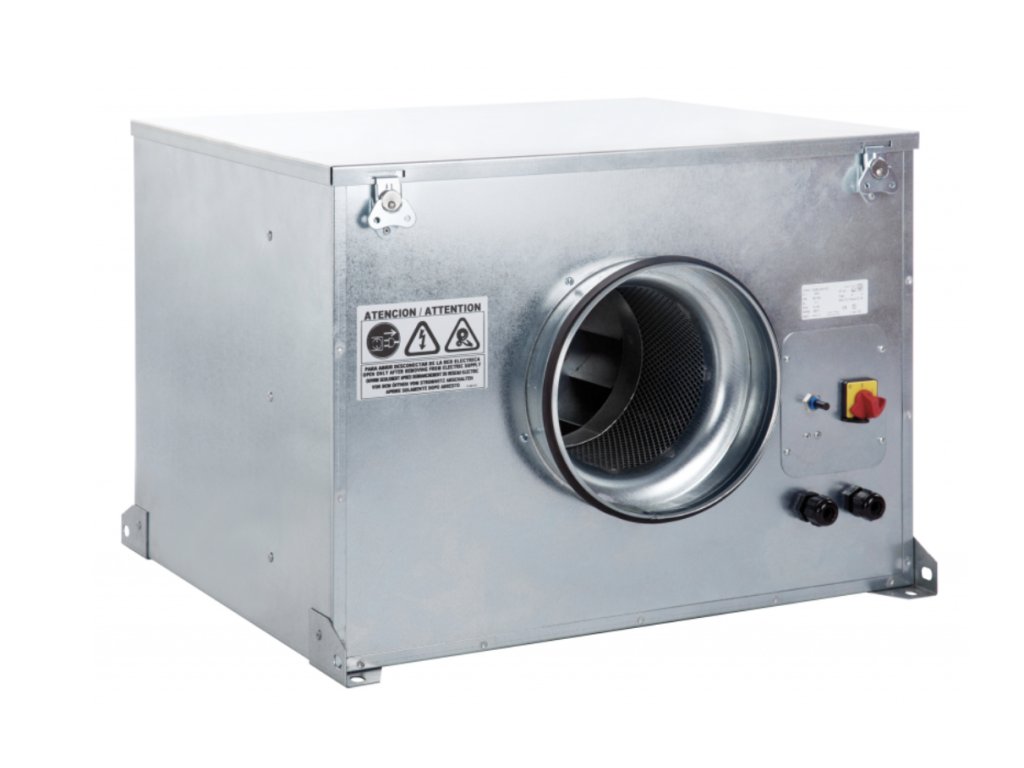

Ventilátor EC motor

Skříň
Skříň je z ocelového, galvanicky pozinkovaného plechu a je uvnitř opatřena 50 mm vrstvou zvukově izolujícího materiálu.
Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí.

Oběžné kolo
Oběžné kolo je radiální s dozadu zahnutými lopatkami a je nalisované přímo na vnější rotor motoru.

Motor
EC motor s tepelnou ochranou proti přetížení. Krytí IP 44, pracovní teplota -20 °C až +40 °C.

Svorkovnice
Svorkovnice je umístěna uvnitř skříně a je přístupná po odmontování panelu s potenciometrem a bezpečnostním vypínačem
vypnuto / zapnuto.

Regulace otáček
Regulace otáček se provádí pomocí potenciometru umístěného na skříni ventilátoru nebo externím ovládáním REB-ECOWATT.
Dále analogovým vstupem 0-10 V od čidla teploty, vlhkosti nebo CO2.

Montáž
Montáž je možná i ve venkovním prostredí v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů.
Je nutné použít pružné připojení k potrubí.

Pokyny
Ventilátory jsou určeny k odvětrání rodinných domků, sociálních zařízení, kanceláří a provozoven.
Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily.
Ventilátory lze použít ve spojení s kontaktním hygrostatem nebo s hygrostatem kombinovaným s termostatem
pro odvětrání vlhkých prostor.

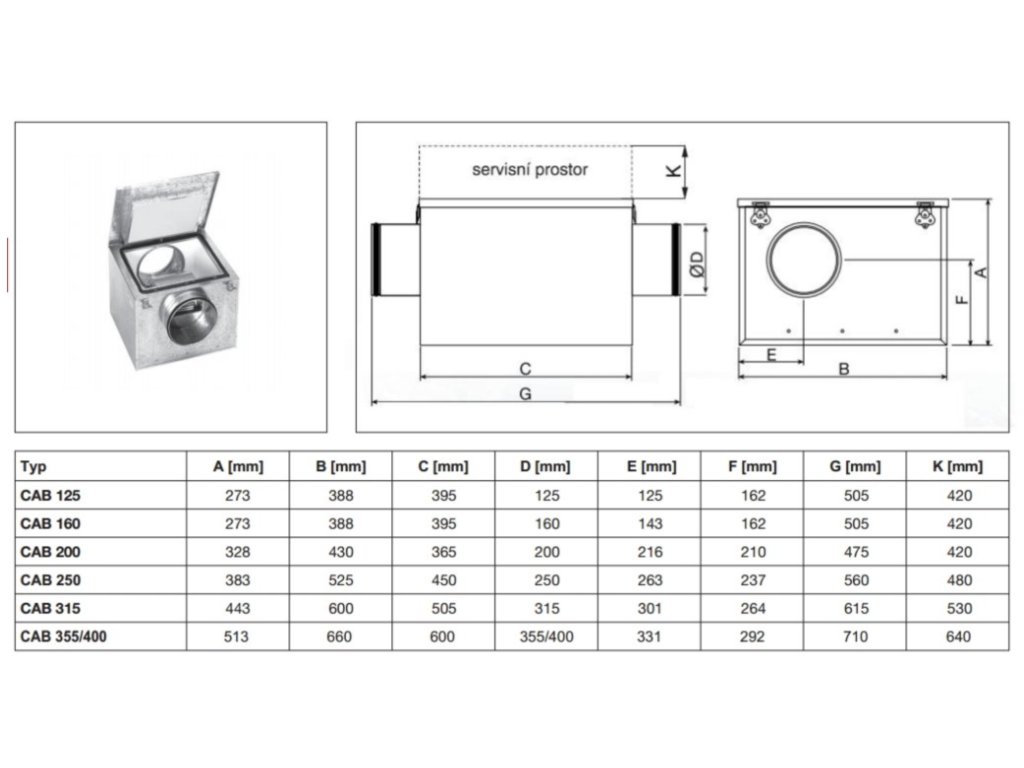

2rychlostní ventilátor

Skříň
Skříň je z ocelového, galvanicky pozinkovaného plechu a je uvnitř opatřena vrstvou zvukově
izolujícího materiálu o tloušťce 25mm.
Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí.

Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, jednostranně sací.
Oběžné kolo je přímo nalisováno na vnějším rotoru asynchronního motoru.

Motor
Motor je asynchonní s odporovou kotvou a vnějším rotorem, uložený v proudu vzdušniny. Izolace motoru je třídy B, krytí IP 44.
Motor má kuličková ložiska a vestavěnou termopojistku proti přehřátí.

Svorkovnice
Svorkovnice je plastová, přišroubovaná na skříni ventilátoru, k otevření je nutno použít nástroj. Krytí IP 55.

Regulace otáček
Při požadavku plynulé regulace lze použít i elektronické nebo transformátorové regulátory otáček.

Hluk
Hluk emitovaný ventilátorem je uveden v tabulkách a na výkonové charakteristice potrubního ventilátoru.
Akustický tlak je měřen ve vzdálenosti 1,5 m.

Montáž
Montáž ventilátoru je možná v každé poloze osy motoru. S ohledem na konstrukci ventilátoru je třeba pamatovat
při jeho montáži na dostatečný prostor pro sejmutí revizního víka. Skříň nesmí přenášet mechanické namáhání
z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Pokyny
Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru.
Výhodou je velmi nízká stavební výška skříně ventilátoru.

Ventilátor s vyšším tlakem

Skříň
je z ocelového, galvanicky pozinkovaného plechu. Skříň je uvnitř opatřena 50 mm vrstvou zvukově izolujícího materiálu.
Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí.

Oběžné kolo
je radiální s dozadu zahnutými lopatkami. Oběžné kolo je nalisované přímo na vnější rotor motoru.

Motor
je asynchronní, s vnějším rotorem. Podle typu jsou motory s rozběhovým kondenzátorem nebo bez něj.
Tepelná pojistka je umístěna ve vinutí motoru. Třída izolace F, krytí IP44 nebo IP54.

Svorkovnice
je pro ulehčení montáže umístěna volně na kabelu. Podle typu ventilátoru má držák kondenzátoru. Krytí IP55.

Regulace otáček
se provádí elektronickými nebo transformátorovými regulátory.

Hluk
uvedený v tabulce technických parametrů je akustický tlak ve vzdálenosti 1,5 m ve 2/3 max. vzduchového výkonu.
Hodnota akustického tlaku do okolí je s připojeným potrubím na sání i výtlak.

Montáž
je možná i ve venkovním prostředí v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů.
Je nutné použít pružné připojení k potrubí.

Pokyny
Ventilátory jsou určeny k odvětrání rodinných domků, sociálních zařízení, kanceláří a provozoven.
Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily.
Ventilátory lze použít ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
