S&P RM Ø 100 - Ø 400

S&P RM

Potrubní ventilátory určené pro instalaci do kruhového potrubí jsou vhodné pro větrání rodinných domů,
sociálních zařízení, kanceláří a provozoven. Ve spojení s hygrostatem lze ventilátory použít k odvádění vlhkosti
z prostor. Nabízí průtok vzduchu až 3 890 m³/h a jsou kompatibilní s potrubím o průměrech 100 až 400 mm.
Součástí balení je montážní konzola.

Ventilátory jsou vyrobeny z pozinkované oceli a osazeny jednofázovým motorem 230 V / 50 Hz s tepelnou ochranou.
Nabízí stupeň krytí IP44 nebo IP54 a zvládají provoz při teplotách vzduchu až do 70 °C v závislosti na konkrétním typu.

K dispozici je také verze s třífázovým motorem 230/400 V / 50 Hz (T).

Skříň

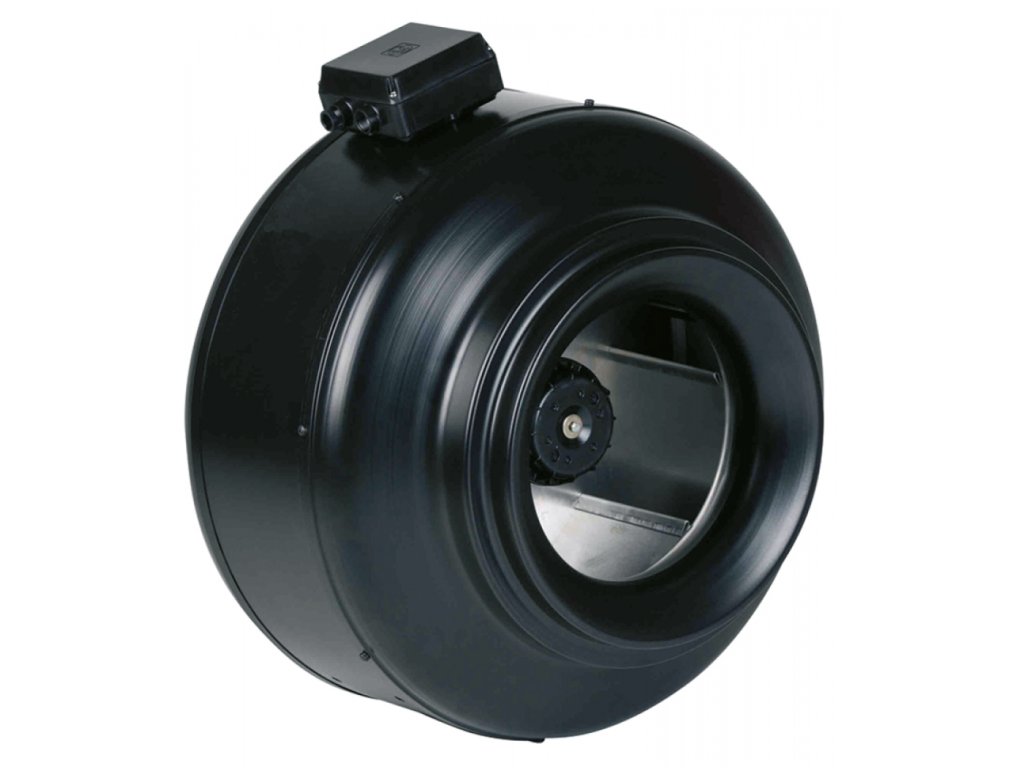

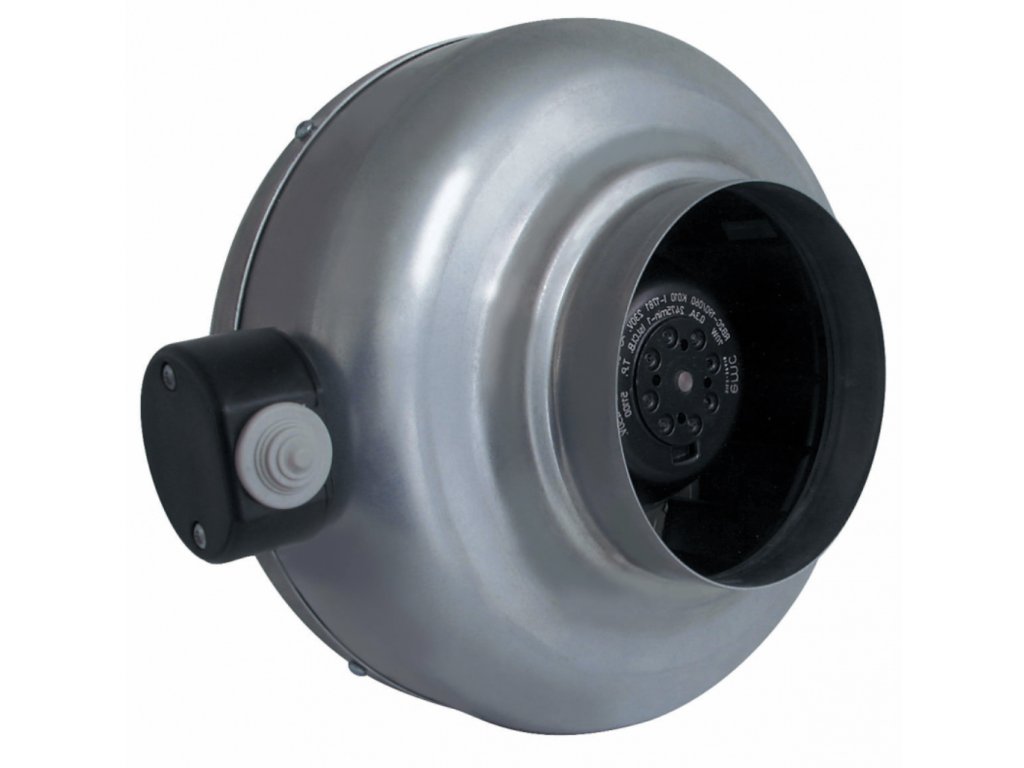

Skříň je vylisována z ocelového pozinkovaného plechu. Velikosti 355 a 400 jsou vyrobeny z ocelového plechu
opatřeného černým polyesterovým lakem.
Velikosti 100–315 mm jsou dodávány standardně s montážní konzolou.

Oběžné kolo
Oběžné kolo je radiální s dozadu zahnutými lopatkami. Oběžné kolo je nalisované na vnější rotor motoru
a je plastové (velikosti 100-250), z ocelového plechu (velikost 315) nebo hliníkové (velikosti 355 a 400).

Motor

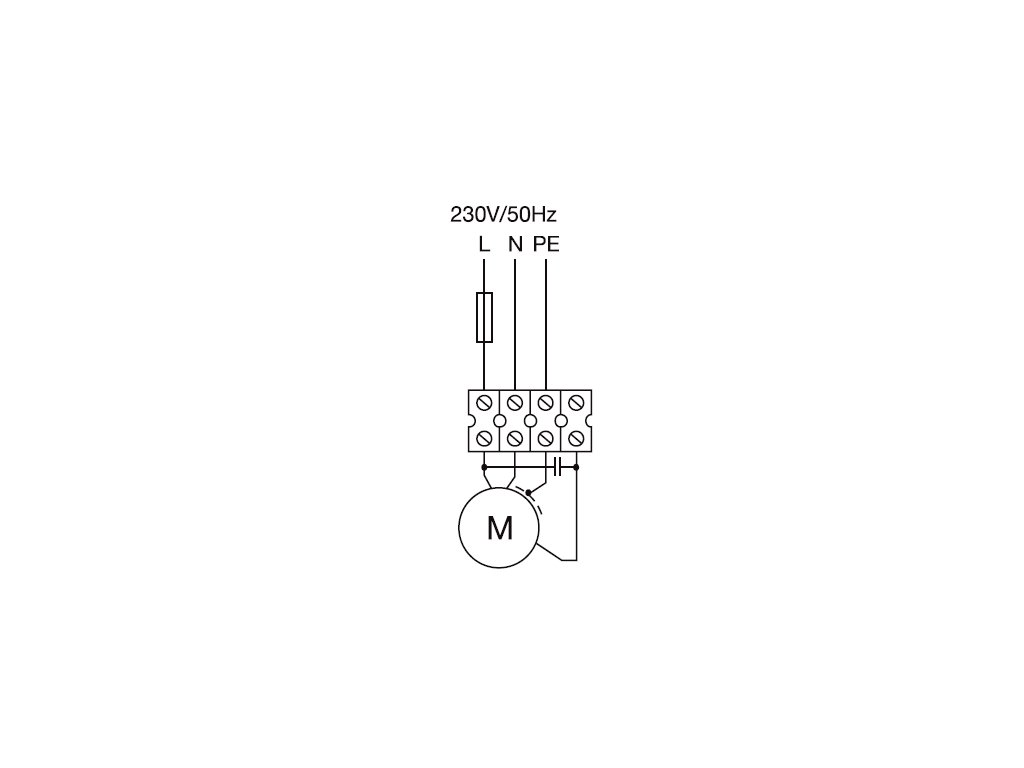

Motor je asynchronní jednofázový 230 V – 50/60 Hz nebo třífázový s napájecím napětím 230/400 V – 50Hz (RM N T).
Tepelná pojistka je umístěna ve vinutí motoru. Ložiska jsou kuličková s tukovou náplní po dobu životnosti.
Třída izolace B, krytí IP44 (velikosti 100 až 250), třída izolace F, krytí IP44 (velikost 315), třída izolace F,
krytí IP54 (velikosti 355 a 400).

Svorkovnice
Svorkovnice je z černého plastu a je umístěna na skříni ventilátoru.

Regulace otáček
Regulace otáček se provádí elektronickými nebo transformátorovými regulátory.
Třífázové provedení lze regulovat frekvenčními měniči.

Montáž
Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů.
Je nutné použít pružné připojení k potrubí.

Pokyny
Ventilátory jsou určeny k odvětrání rodinných domků, sociálních zařízení, kanceláří a provozoven.
Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily.
Ventilátory lze použít ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem
pro odvětrání vlhkých prostor.
