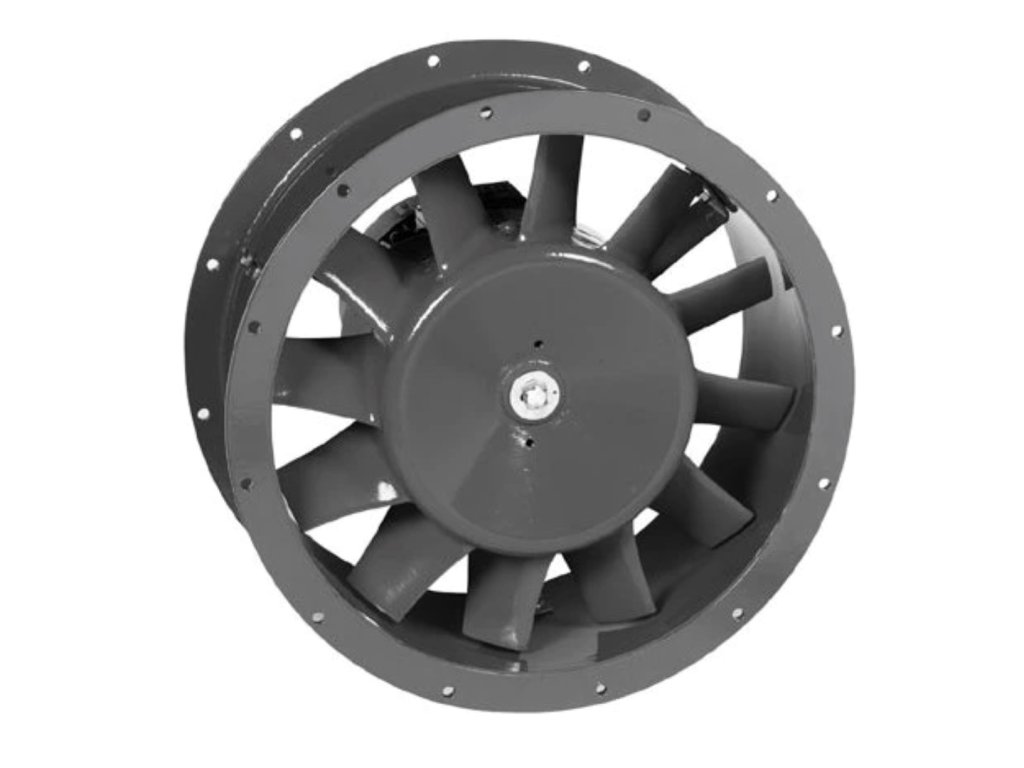

S&P TBT Ø 400 / Ø 450

S&P TBT

Popis
Potrubní axiální ventilátory TBT ve dvou velikostech, 400. 450 mm. Všechny základní modely jsou k dispozici s třífázovými motory. Průtok přepravovaného vzduchu se pohybuje od 9300 do 13200 m³/h. Plášť ventilátorů s přírubami je vyroben z válcovaného plechu z ušlechtilé oceli, s povrchovou úpravou nátěrem epoxy - polyesterového laku šedé barvy. Oběžná kola jsou vyrobena tlakovým odléváním z vysoce kvalitní hliníkové slitiny a jsou opatřena epoxidovým nátěrem červené barvy. Ventilátory jsou určeny pro prostory bez nebezpečí výbuchu; nesmí být vystaveny přímému působení vlivu počasí. Ventilátory jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory je třeba skladovat v krytém a suchém skladu.

Skříň
je svařena z ocelového plechu, s přírubami do kruhového potrubí, opatřená ochranným nátěrem v šedé barvě. Provozní teplota je - 40 až +40 ˚C. Motor leží v proudu vzdušniny.

Oběžné kolo
je vyrobeno z Al slitiny opatřené červeným ochranným lakem. Oběžné kolo je staticky i dynamicky vyváženo. Nastavení úhlu listů oběžného kola je pevné.

Motor
je asynchronní s kotvou nakrátko. Izolace motoru je třídy F, krytí motoru je IP55. Kuličková ložiska s tukovou náplní na dobu životnosti.

Směr průtoku
je od oběžného kola k motoru.

Svorkovnice
je umístěna na motoru. Krytí IP55.

Regulace otáček
není možná.

Hluk
emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (min. však 1,5 m) na straně sání.

Montáž
ventilátorů v každé poloze osy motoru, přednostně s osou motoru vodorovně. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Pokyny
Ventilátory jsou vhodné pro potrubní systémy v průmyslových aplikacích s velkou tlakovou ztrátou.
