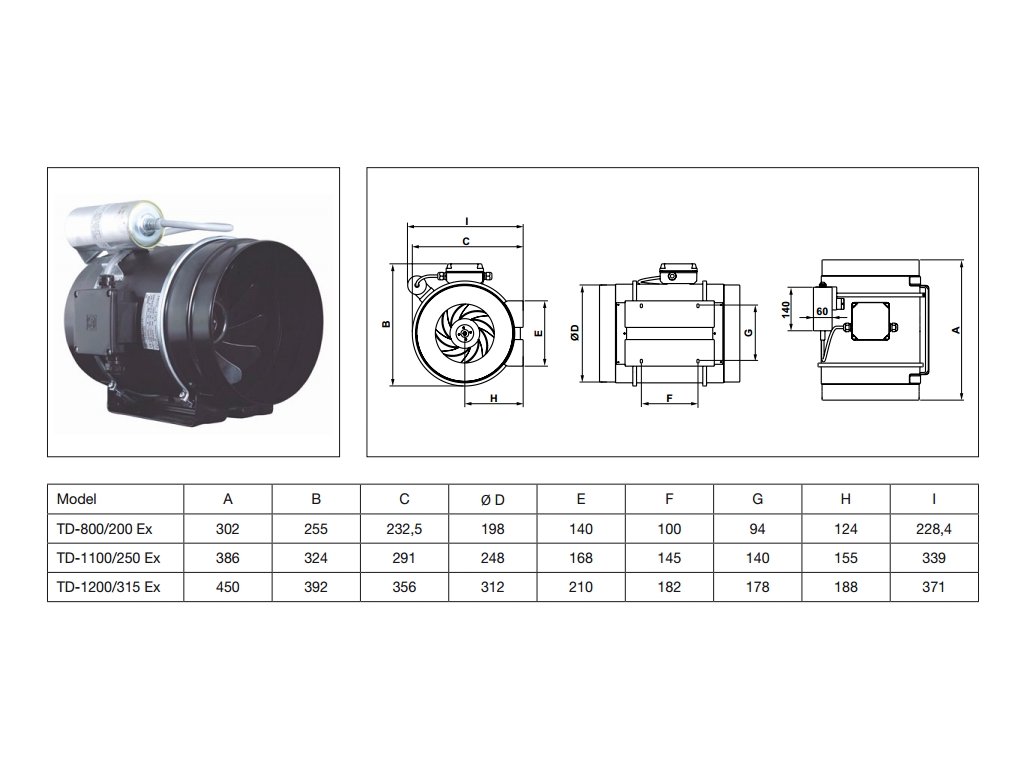

S&P TD Ex Ø 200 / Ø 250 / Ø 315

S&P TD Ex

Použití
Kompaktní ventilátor do krátkého nebo středně dlouhého potrubí s odpovídající tlakovou ztrátou
do prostředí s nebezpečím výbuchu. Do průmyslových prostor s výskytem chemikálií, vyšší koncentrací výbušných plynů,
par nebo prachů. Montáž v jakékoliv poloze prostřednictvím integrované konzole.

Skříň
Skříň je z antistatického plastu v černé barvě, držáky a šrouby jsou navíc galvanicky pokoveny.

Oběžné kolo
Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí -20 až + 40 °C.

Motor
Motor je asynchronní s kotvou nakrátko, stator s chladicími žebry. Kuličková ložiska mají tukovou náplň na dobu životnosti.
Krytí IP44, třída izolace B.

Směr otáčení
Standardně je průtok vzdušniny od oběžného kola k motoru.

Svorkovnice
Svorkovnice je v nevýbušném provedení umístěna na motoru včetně nevýbušného kondenzátoru. Krytí IP55.

Regulace otáček
Nevýbušné ventilátory nejsou určeny pro regulaci otáček.

Hluk
Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku
průměru oběžného kola (minimálně však 1,5 m) na straně sání.

Montáž
Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů.
Je nutné použít pružné připojení k potrubí.

Pokyny
Pozor: ventilátory jsou ve speciálním provedení pro ČR.

Pro osazení jistících prvků a tím bezpečný provoz ventilátoru jsou rozhodujícím podkladem hodnoty In, Ia/In (2) a te (60s)
uvedené na štítku ventilátoru. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
