Popis Ventilátory TGT jsou potrubní axiální ventilátory s nastavitelným úhlem stoupání lopatek. Všechny základní modely jsou k dispozici s třífázovými motory ve čtyř- a šestipólovém provedení. Průtok přepravovaného vzduchu se pohybuje od 10.000 do 120.000 m3 za hodinu. Směr průtoku vzduchu je od oběžného kola k motoru. Plášť ventilátorů TGT s přírubami pro kruhové potrubí je vyroben z válcovaného plechu z ušlechtilé oceli, s povrchovou úpravou galvanickým pokovením. Všechny modely typové řady ventilátorů TGT jsou k dispozici s oběžným kolem s 3, 6 nebo 9 lopatkami s nastavitelným úhlem stoupání. (Nutno objednat ve výrobě). Kompletní sestava oběžného kola umožňuje zcela přesnou volbu průtoku a tlaku. Všechna oběžná kola jsou vyrobena tlakovým odléváním z vysoce kvalitní hliníkové slitiny. Motory ventilátorů nelze regulovat. Ventilátory jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola ventilátoru. Ventilátory jsou určeny pro prostory bez nebezpečí výbuchu, nesmí být vystaveny přímému působení vlivu počasí. Jsou určeny pro vzduch o teplotě do 70 C. Ventilátory je třeba skladovat v krytém a suchém skladu.
Skříň je v krátkém nebo (na přání) v dlouhém provedení, je svařena z ocelového plechu, s přírubami do kruhového potrubí. Provozní teplota maximálně +70 C. Hmotnosti za lomítkem v hlavní tabulce odpovídají dlouhé skříni.
Oběžné kolo je vyrobeno z Al slitiny. Oběžné kolo je staticky i dynamicky vyváženo. Nastavení úhlu listů oběžného kola je provedeno výrobcem (8–32). 3, 6 nebo 9 lopatek.
Motor je asynchronní s kotvou nakrátko. Krytí motoru je IP55.
Směr průtoku je standardně od oběžného kola k motoru.

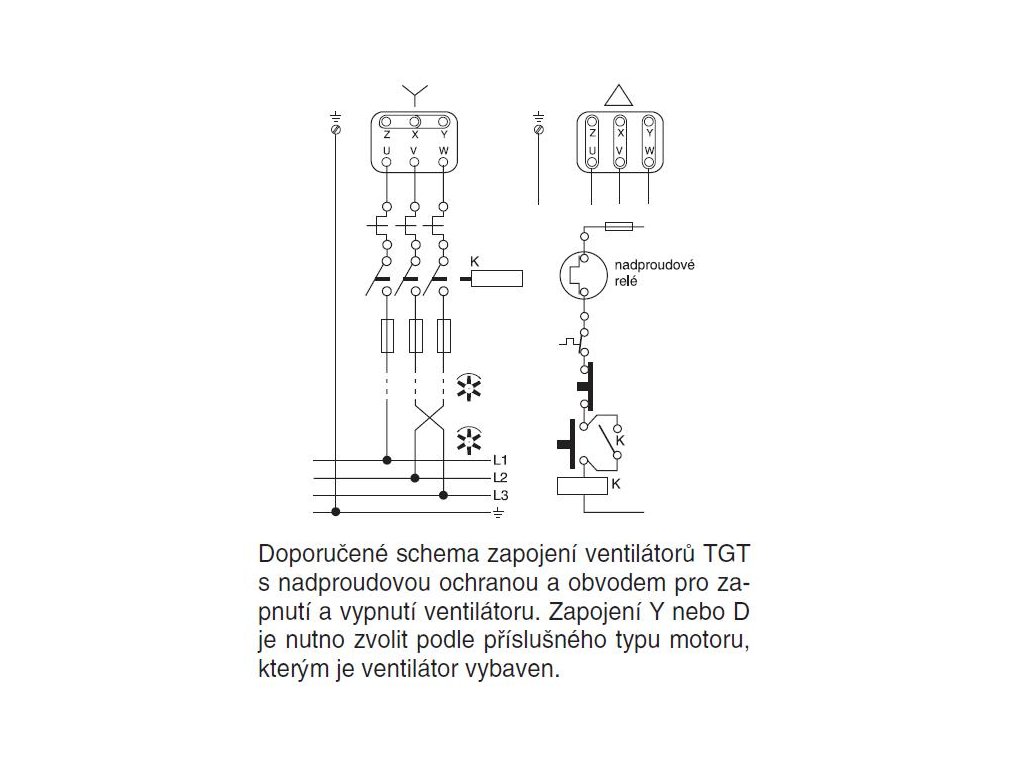

Svorkovnice je umístěna na motoru.
Regulace otáček je možná u vybraných typů frekvenčním měničem – informujte se na aktuální možnosti dodávek.

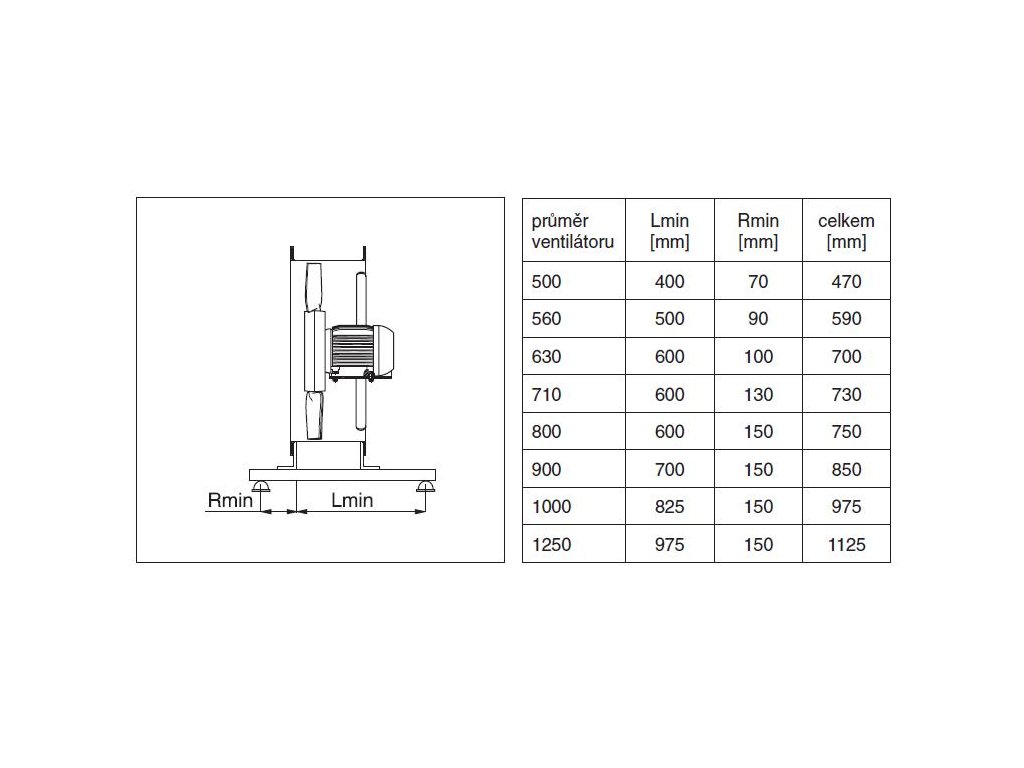

Montáž ventilátorů v každé poloze, přednostně s osou motoru vodorovně. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
